接地電阻測試儀是檢驗測量接地電阻的常用儀表，也是電氣安全檢查與接地工程竣工驗收不可缺少的工具。對于大型地網，“接地電阻”呈現出較明顯的“復數阻抗”性質，即包含電阻分量、電抗分量，所以應當采用“接地阻抗”的概念取代“接地電阻”。在電壓等級較高的電力系統中，單相接地故障電流顯著增大。新版DL/T475－2006《接地裝置特性參數測量導則》規定了要測量“場區地表電位梯度”，“接觸電壓”，“跨步電壓”等項目。

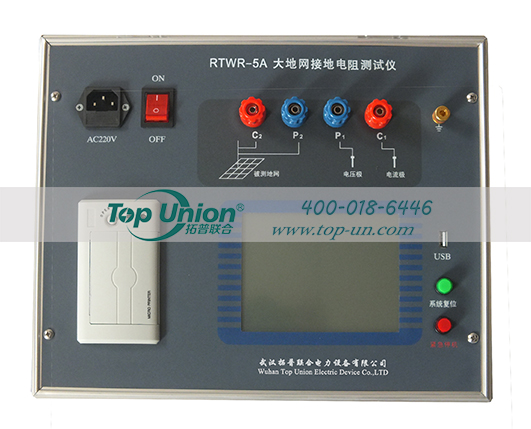

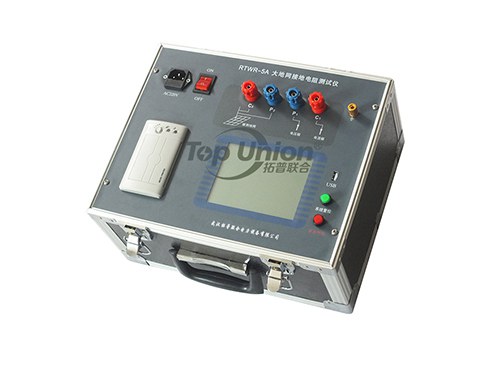

      RTWR-5A大型地網接地電阻測試儀是測量接地裝置特性參數的專用儀器。儀器采用變頻抗干擾技術，能在變電站強干擾環境下準確測量。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。適用于發電廠、變電站、配電站、建筑物等在建或運行接地系統的測試。

二、產品特點

      采用變頻抗干擾技術，能將工頻干擾抑制到萬分之一以下。同時又采用5A大電流測量，這種情況下可以基本忽略干擾的存在。

l 全數字信號處理技術，測量數據準確、可靠、穩定。采用標準四極法測量，消除了導線引起的測量誤差。

l 多功能測量： （1）能同時得到阻抗和電阻數據，準確分析地網綜合性能；

                                   （2）能測量接地阻抗、導通和土壤電阻率；

                                   （3）能單獨檢測輔助極接地電阻，以判斷輔助極接地狀況。

l 支持跨步電壓測量。

l 儀器采用大屏幕液晶顯示，全中文菜單操作。測量過程自動化，儀器啟動測量后自動加壓、測量、快速降壓、顯示數據并自動打印。能存儲100組測量數據并支持PC操作。

l 具有多重保護：接地保護，觸電保護，誤接380V保護以及聲光報警。
