電纜串聯諧振英文名稱：Cable Resonance Test System
電纜串聯諧振技術說明：RTXZ系列電纜交流耐壓試驗裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
電纜串聯諧振技術原理： RTXZ系列電纜交流耐壓試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20～300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。

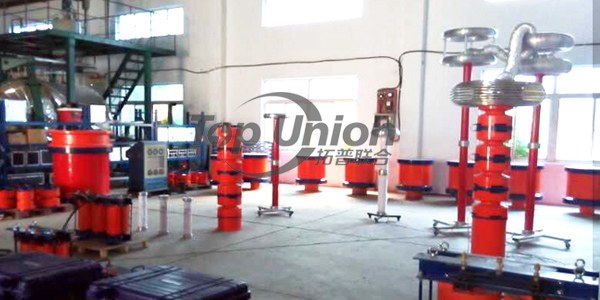

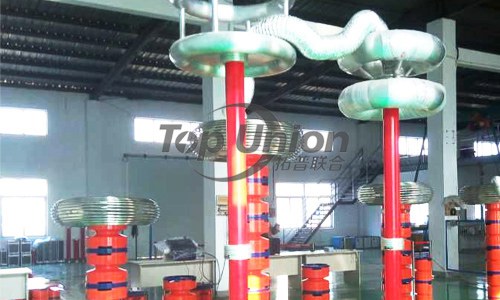

電纜串聯諧振裝置構成：RTXZ系列電纜交流耐壓試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
串聯諧振別稱
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、電纜耐壓試驗裝置、交流耐壓試驗裝置、10kv電纜耐壓試驗、10kV電纜交流耐壓試驗、電力電纜交流耐壓試驗、電纜耐壓測試、高壓電纜交流耐壓試驗、高壓電纜耐壓試驗、10kv交聯電纜耐壓試驗
串聯諧振功能
1、35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生
2、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運
3、電源采用220V單相電源或380V單電源，方便現場取電
4、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求
5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，在單體重量超過100kg時，可選配我公司專用小型電動吊車
| 額度輸出電壓 | 0～220kV(AC有效值)及以下 |
| 輸出頻率 | 30～300Hz |
| 諧振電壓波形 | 純正弦波，波形畸變率≤1.0% |
| 滿負載工作時間 | 連續工作時間60min |
| 系統品質因素 | 最大負載下≥20 |
| 頻率調節細度 | 0.1Hz |
| 不穩定度 | ≤0.01% |
| 工作電源 | 單相220V或三相380V±10%，工頻50Hz±5% |
| 產品型號名稱 | 控制箱 | 電抗器(干式) | 勵磁變(干式) | 分壓器 | 適用范圍 |
| RTXZ-44/22 | 2.5kW | 1A/22kV二臺 | 2.5kVA/1kV | 25kV | 10kV電纜≤1km |
| RTXZ-88/22 | 4kW | 2A/22kV二臺 | 4kVA/1kV | 25kV | 10kV電纜≤2km |
| RTXZ-132/22 | 6kW | 2A/22kV三臺 | 6kVA/1/3kV | 60kV | 10kV電纜≤3km 35kV電纜≤1km |
| RTXZ-176/22 | 7.5kW | 2A/22kV四臺 | 7.5kVA/1/3kV | 60kV | 10kV電纜≤4km 35kV電纜≤1km |
| RTXZ-264/22 | 10kW | 2A/22kV六臺 | 10kVA/1/3kV | 60kV | 10kV電纜≤6km 35kV電纜≤2km |
| RTXZ-330/22 | 15kW | 2.5A/22kV六臺 | 15kVA/1/3kV | 100kV | 10kV電纜≤8km 35kV電纜≤2km |
| RTXZ-640/32 | 25kW | 2.5A/32kV八臺 | 25kVA/1/3/5kV | 200kV | 10kV電纜≤10km 35kV電纜≤4km 110kV電纜≤1km |
| 產品型號名稱 | 控制柜 | 電抗器(油浸式) | 勵磁變(油浸式) | 分壓器 | 適用范圍 |
| RTXZ-1300/130 | 50kW | 5A/130kV二臺 | 50kVA/3/5kV | 150kV | 35kV電纜≤2km 110kV電纜≤2km |
| RTXZ-2600/130 | 100kW | 5A/130kV四臺 | 100kVA/3/5/10kV | 220kV | 35kV電纜≤3km 110kV電纜≤3km 220kV電纜≤1.5km |
| RTXZ-3200/220 | 160kW | 4A/220kV四臺 | 160kVA/5/10kV | 160kV | 110kV電纜≤5km 220kV電纜≤3km |
| RTXZ-6400/220 | 320kW | 8A/220kV四臺 | 320kVA/5/10kV | 320kV | 110kV電纜≤10km 220kV電纜≤5km 500kV電纜≤1km |
| 主機 | 數量 |
| 串聯諧振裝置 | 1套 |
| 使用說明書 | 1本 |
| 合格證 | 1個 |
了解產品售后請閱讀"售后服務承諾書", 產品技術問題請聯系我們，我們將盡快安排工程師為您處理，售后服務中心：400-018-6446， 18971093525(24小時售后服務)。
服務承諾1、售前服務
（1）提供專業的技術咨詢服務，幫助用戶進行產品選型。一個小時內解決用戶的技術問題。
（2）提供產品參數，樣本，質量保證書，企業簡介等資料。
（3）提供合理報價。為用戶提供規范的產品報價表。
（4）提供考察接待。隨時接待您的考察，并盡力為您的考察工作提供各種便利條件。
2、售中服務
（1）采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議。
（2）自覺遵守合同法的規定，確保合同及技術協議順利履行。
（3）產品出廠前在測試中心進行各項性能的測試檢驗，向用戶提供產品的檢測數據試驗報告。
（4）嚴格安合同為您提供優質產品，及時采用最優運輸方式，確保您收到貨物完好無缺。
（5）積極與使用人員溝通，尊重用戶安排，為用戶提供周到的技術支持。
（6）按合同的規定為您提供送檢、安裝、調試及培訓等服務。
3、售后服務
（1）我們將按照客戶的要求提供相關的技術培訓和技術資料。
（2）我們保證在15分鐘內進行電話指導，由您自行排除設備的簡單故障。
（3）我們對所銷售的設備一年質保，終生維護，有合同約定的按合同約定，軟件免費升級。
注： 產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。本服務承諾最終解釋權歸武漢拓普聯合電力設備有限公司所有。
公司地址：湖北省武漢市東湖新技術開發區光谷大道303號2-05號廠房 P.C：430074
銷售咨詢電話：027- 83307125 QQ客服(銷售)：
24小時產品技術服務：18971407511 18971093525 E-mail：[email protected]
All Rights Reserved Copyright © top-un.com 鄂ICP備16012477號
官方微信公眾號
產品檢定證書
CQM質量管理認證
點擊下載
為了閱讀PDF文檔，請
winRaR
RTPD-400D變壓器局部放電故障定位測試儀

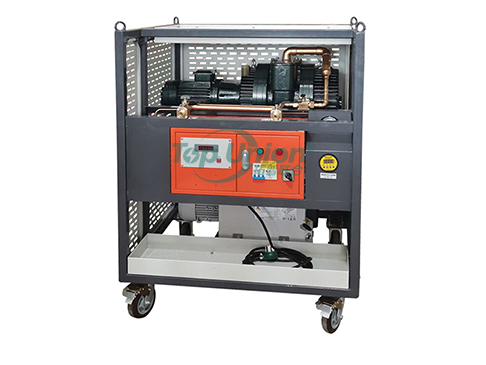

RTQC-60 SF6抽真空充氣裝置
